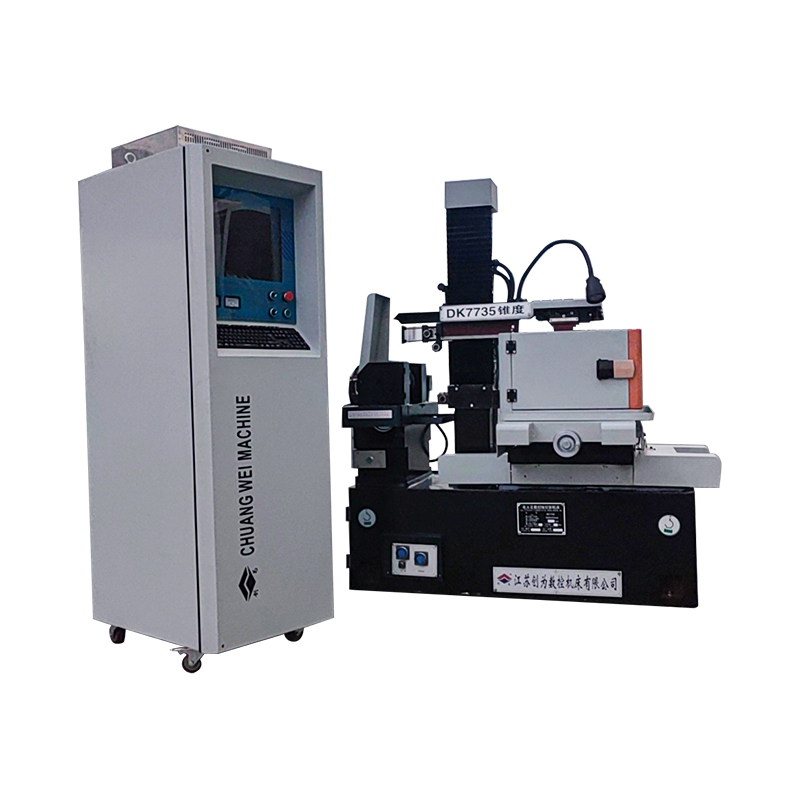

DK7745FZ High Precision Steper CNC EDM Dire Machin

1 、 Машинний ліжко виготовлений з киски піску смоли, після того, як друга деформація загартування невелика і висока міцність.
2 、 зі стабільною продуктивністю, високою вихідною потужністю, швидкою швидкістю різання, високою поверхнею, низькою втратою дроту молібдену тощо. Ультра-низькі втрати проводу молібдену, значно зменшують витрати на обробку.
3. Інтеграція програмування та управління: складна графіка може бути перетворена на DXF за допомогою CAD, відстеження графіки в режимі реального часу та різноманітні дисплеї статусу обробки, але також має пам'ять про відключення електроенергії, спину короткого замикання, зламаний захист дроту, автоматичне відключення, довільне обертання кута та інші функції.
.

Основний принцип різання дроту EDM полягає у використанні електрода інструменту для імпульсного розряду на заготовці для досягнення обробки, обробка дроту EDM не потребує ліплення електрода, використання тонкого металевого дроту (зазвичай називається молібденним дротом) як електрод інструменту. Позитивний полюс пульсу імпульсу підключений до заготовки, а негативний полюс з'єднаний з дротом молібдену; Молібденний дріт рухається туди -сюди з певною швидкістю, і він постійно входить і виходить з області розряду; У той же час рідке середовище розпорошується між дротом молібдену та заготовкою. Поки оператор ефективно контролює швидкість і траєкторію руху дроту Молібденуму до заготовки, необхідну форму та розмір заготовки можна вирізати. Траєкторія руху заготовки утворюється за допомогою рухів X і Y таблиці координат (два контрольовані крокові двигуни в поздовжніх та поперечних напрямках).
Основна машина серії DK серії CNC-різьблення верстата складається з ліжка, робочого столу, транспортування дротяного транспортування, дротяної рамки, резервуара для теплоносія, машинних електричних приладів, аксесуарів та інших компонентів. Він заснований на ліжку, а стіл, дротяний носій та дротяна рама встановлюються на одній основі поверхні ліжка.
Далі вводиться окремо:
1） Ліжко
Ліжко-це пісочний чавун смоли типу коробки, яка є цілою конструкцією лиття, верхня частина якої встановлена ​​на робочому столі, циліндрі для зберігання дроту, дротяної рамки, освітлення та інших компонентів.
2） Робочий стіл
Робочий стіл в основному складається з робочого столу, середньої тарілки, кульового гвинта та коробки передач змінної швидкості тощо. Поздовжній та поперечний рух драг -пластини приймає відповідно конструкцію кульової направляючої структури, відповідно, через дві пари гвинтів приводу передач, щоб досягти руху робочого столу. Кульний гвинт має переваги високої точності передачі, високої ефективності та тривалого життя.
(3) Шовковий транспортний пристрій
Циліндр для зберігання дроту складається з тонкостінного порожнистого циліндра. Двигун через роз'єм для керування обертанням циліндрів зберігання, тоді як циліндр зберігання циліндрів зворотно -поступальний рух від швидкості передачі після гвинта, щоб керувати дротяною транспортною пластиною пристрою.
Часта зміна напрямку дротяної пластини циліндра для зберігання керується набором індуктивних вимикачів, що є простим і чутливим для роботи, а ліві та праві бампери оснащені страховим пристроєм перевантаження, який відрізає струм дротового двигуна проводу, коли індуктивний перемикач не змінює напрямок.
4） Wireframe
Молібденний дріт схожий на закритий привідний ремінь, який керував котушкою, щоб працювати вперед і назад, ряди коліс та пару провідних коліс мольтибденом, обмотаним навколо циклу роботи.
Посібник колеса приймає герметичну секцію дроту молібдену вертикально.
5） Бак охолоджуючої рідини
Водяний насос надсилає робочу рідину в зону обробки, шлак накопичується в брудній коробці, яку необхідно регулярно очистити, а робоча теплоносія використовує рідину, що омила DX-1.
6） Аксесуари
① Кріплення: Групи світильників для фіксації плоскої форми або циліндричної заготовки, департаменту гвинтової конструкції гвинта типу, з гвинтами T-типу, щоб виправити кріплення на робочому столі.
② Кролінг: Використовується для розмотування шовку, обертається циліндром для зберігання шовку.
③ Тісне дротяне колесо: використовується для ручного натяг молібденуму.
