1, Основний принцип обробки дротяного різання EDM:

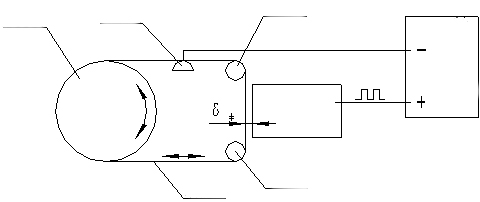

Обробка різання проводів EDM, імпульсний розряд між електродним дротом та заготовкою, як показано на малюнку перша. Підходячи до електричного імпульсу, між електродним дротом і заготовкою створює іскровий розряд, в центрі каналу розряду температура миттєво до 10 000 ℃ або більше, високої температури, щоб метал заготовки розплавився, щоб досягти мети різання металу.

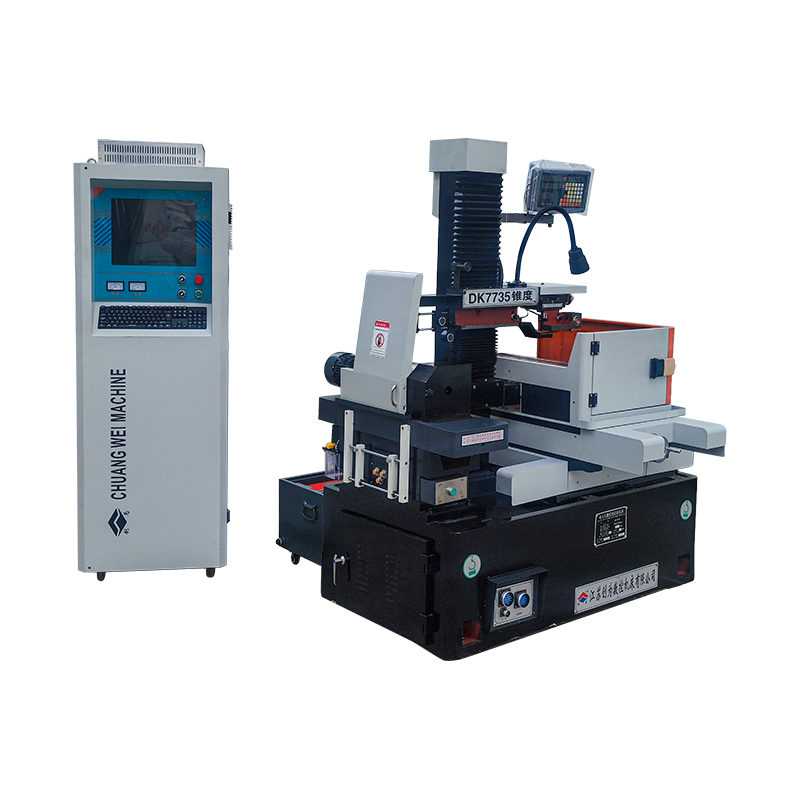

2, композиція верстата:
В основному верстат складається з робочого стіл, механізму транспорту дроту, дротяної рамки, електричної системи роботи з робочою системною системою та чисельною системою управління та іншими частинами.
(1) робочий стіл
Робочий стіл використовується для затискання заготовки для обробки, для досягнення обробки автоматичного годування. В основному він складається з верхньої та нижньої тарілки з тістом, точного кульового гвинта, передачі без люфти та направляючого. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision of the requirements of Високий і мають певну ступінь жорсткості та стійкості до зносу. Певна жорсткість і опір зносу.

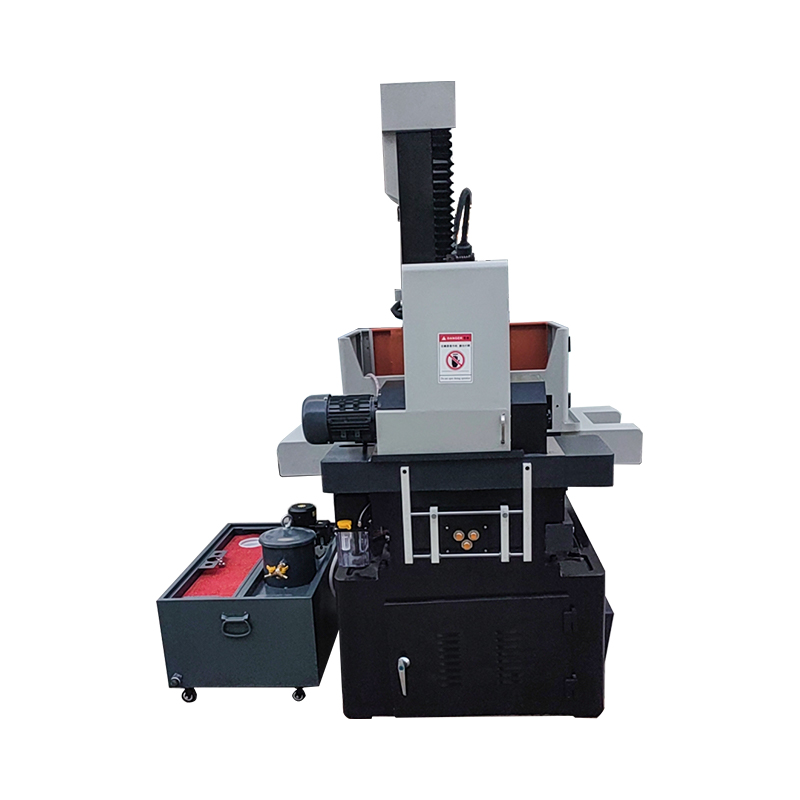

(2) Дротяні транспортні деталі
Транспортний компонент проводів в основному використовується для керування електродним дротом відповідно до певного лінійного руху швидкості, а електродний дріт акуратно поранений на бочку для зберігання, механізм транспортування дроту складається з бочки для зберігання двигуна, верхньої та нижньої пластини перетягування, синхронного пояса, пристрою реверсу та інших компонентів.
Його основними вимогами є:
① Циліндр зберігання, з одного боку, що обертається, щоб забезпечити акуратне розташування дроту електрода в циліндрі зберігання.
② Радіальний пробіг та осьовий пробіг циліндра зберігання повинні бути невеликими.
③ Циліндр повинен обертатися вперед і зворотно.
④ Механізм зберігання дроту повинен бути ізольований від ліжка.
⑤ Дріт, що транспортує, приймає закриту покриття, щоб запобігти робочій рідині від бризок.
(3) деталі дротяної рами
Частини проводу в основному складаються з стовпців, верхнього та нижнього консолі, направляючого колеса, конусної головки та інших компонентів. Компонент дротяної рамки та компонент циліндра для зберігання дроту разом утворюють систему руху дроту електрода. Основна функція дротяної рамки полягає у підтримці електродного дроту, коли він рухається зі стабільною лінійною швидкістю та тримати робочу частину електрода -дроту під певним геометричним кутом до площини таблиці.
Конусна збірка (перехресний тип тарілки, встановлена на верхньому консолі) може забезпечити, що обробка заготовки досягає 6 °/80㎜.
(4) компоненти ліжка
Ліжко - це ціла квадратна коробка, таким чином, жорсткість і міцність хороші, верхня частина якої оснащена деталями столу, деталями дротяної рамки та деталями транспорту дроту, а нижня частина оснащена робочим рідким резервуаром та електричними частинами верстатів, що не тільки безпечно, але й сприяє покращенню операційного середовища. $$
